三豐三坐標測量機非線性精度修正

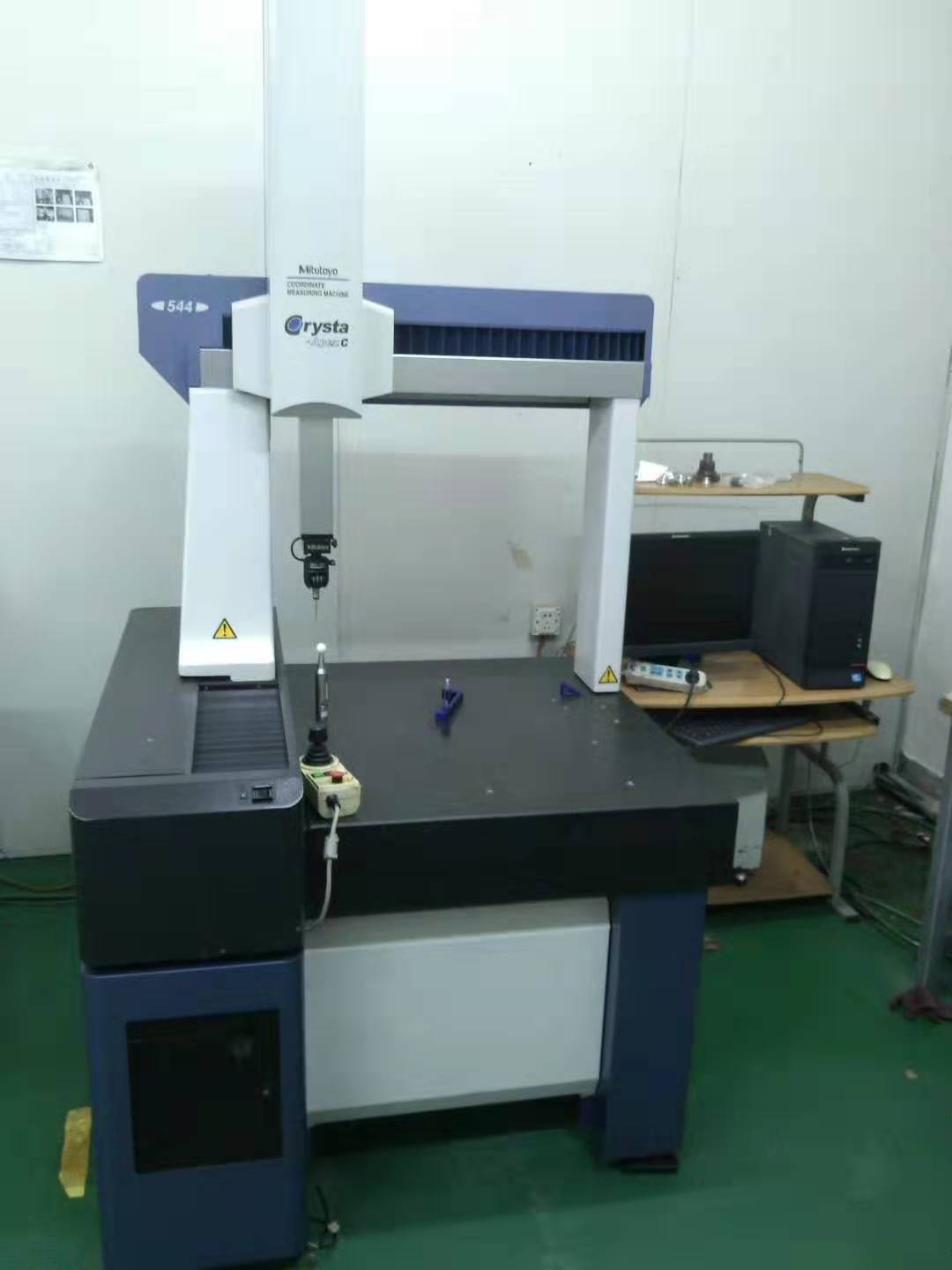

三坐標測量機是由主體/控制柜/測量軟件系統組成:

如三豐的BRT,BLN,CRT,BND,EURO等系列坐標機出現單軸精度不線性，也就是常見的“大肚子”及波浪形。這樣的精度是沒有辦法通過線性補償進行精度修正的,OK-TECH瑞宇精密提供非線性精度修復服務。出現這種情況原因是三坐標測量機在使用過程中操作失誤飛車及重物撞擊迫使機械梁柱幾何變形造成的，也有可能是三坐標在搬遷時沒有按廠家流程固定移遷夾具而有微量幾何變形的情況，而造成精度損傷，如下圖所示：

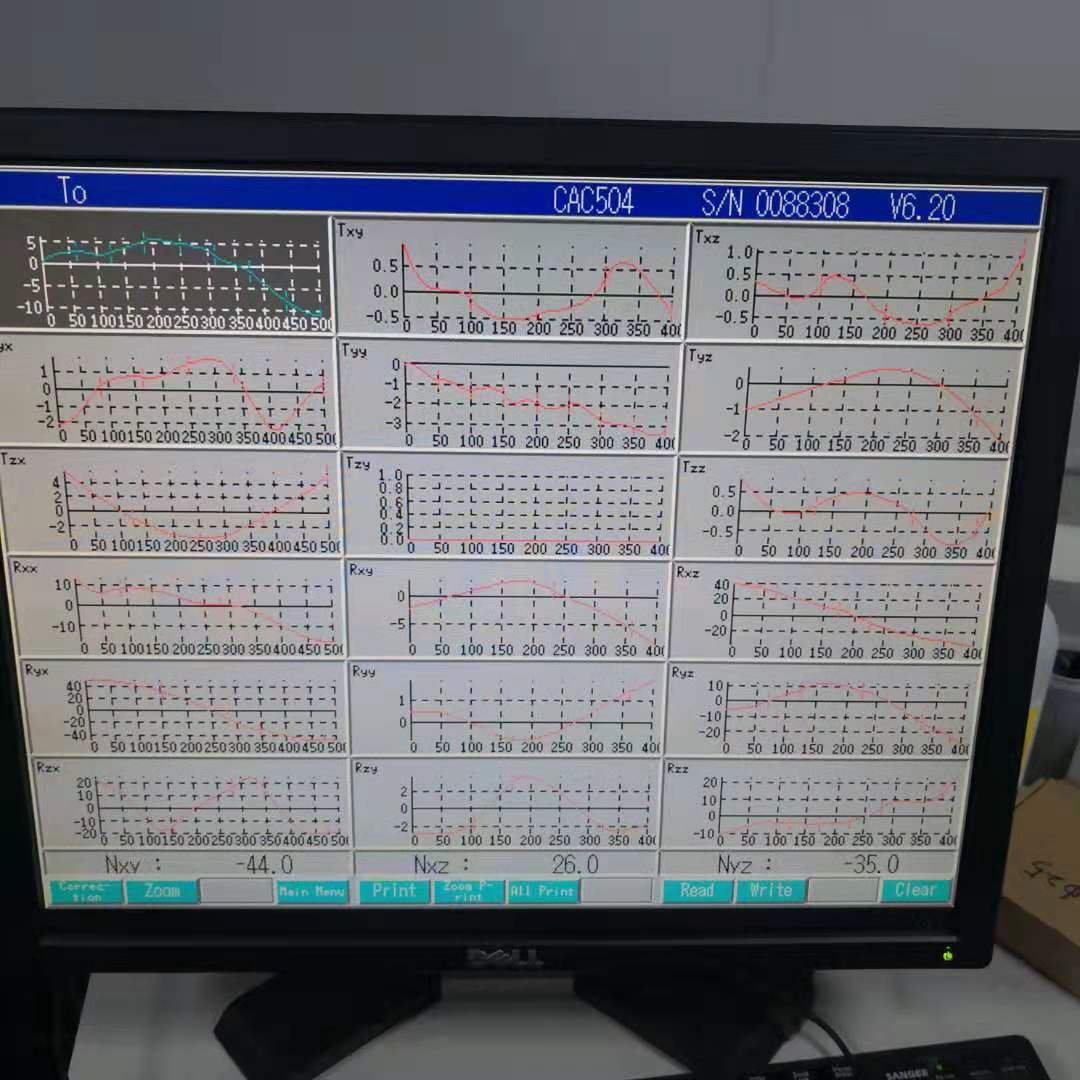

1．先進入專用軟件，調取原始參數進行備份，如下圖三坐標測量機21項參數:

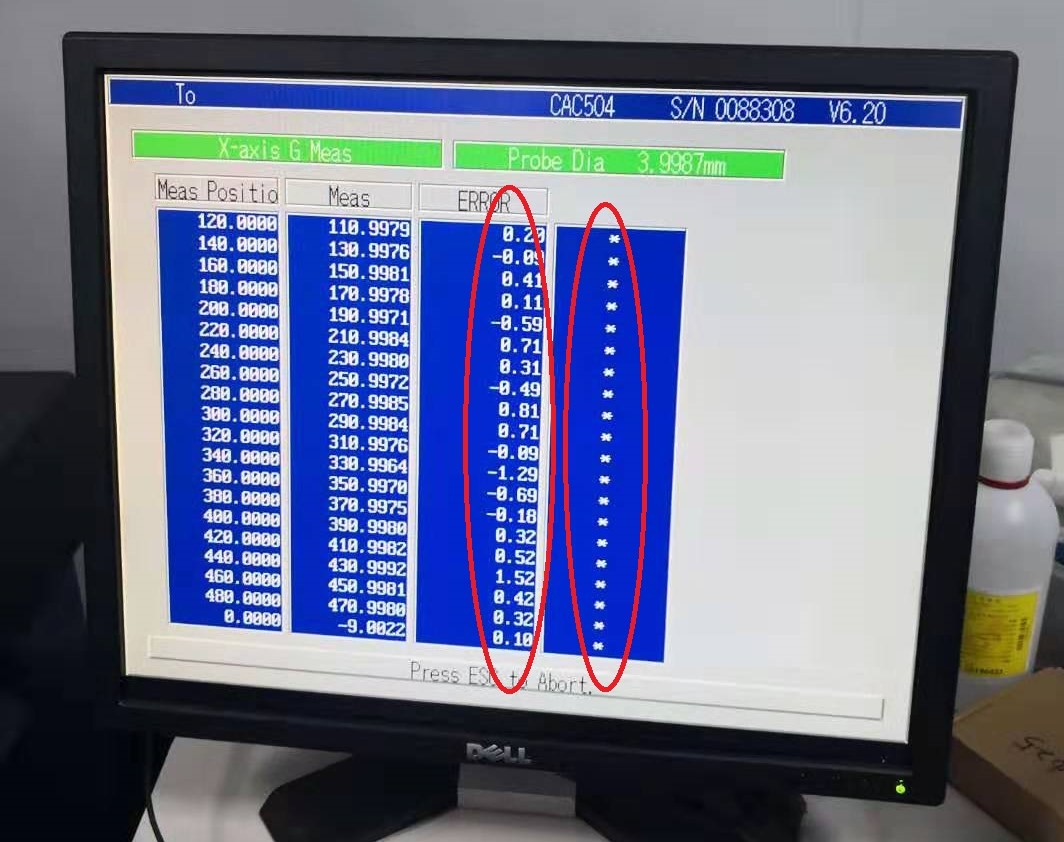

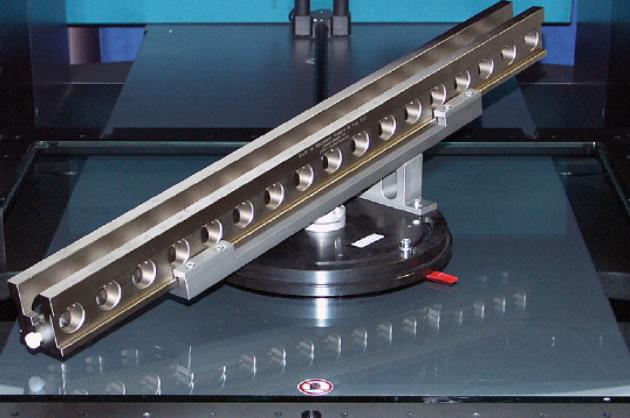

2．進行精度參數修復測量：

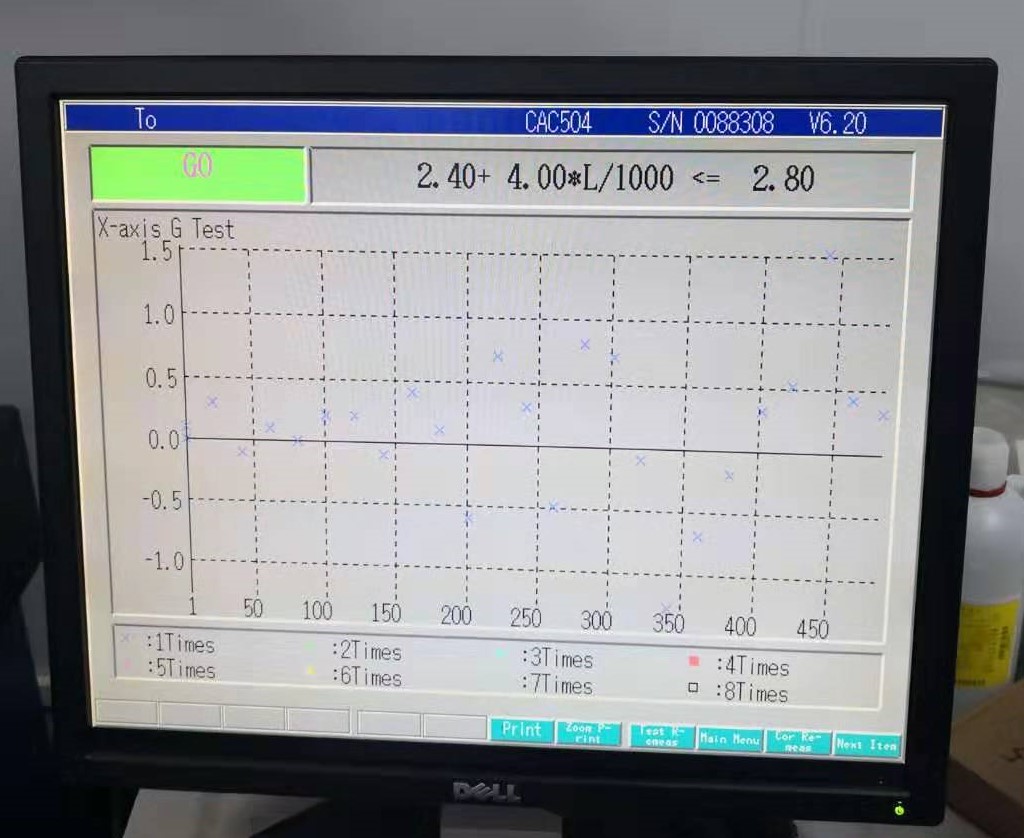

3．修正進行精度檢查，確認修復結果：

4．檢測報告呈一條直線，ERROR值都均勻分布在合格范圍內

5．進行線性補償軟件進行精度驗證。

6．精度修正后結果對比。

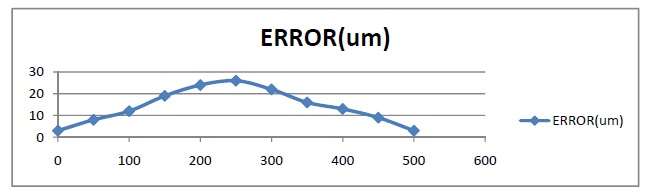

修正前

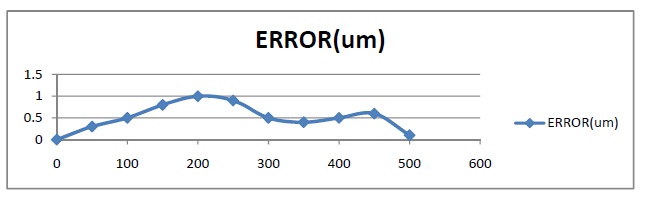

修正后
